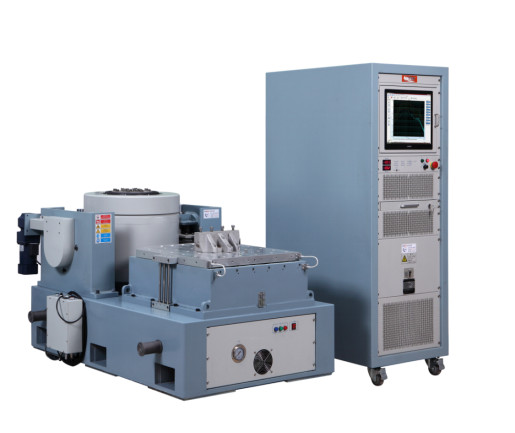

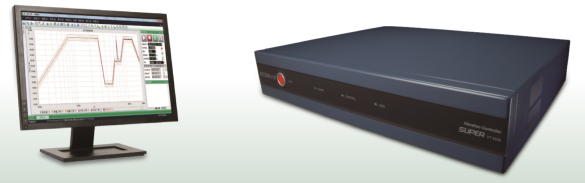

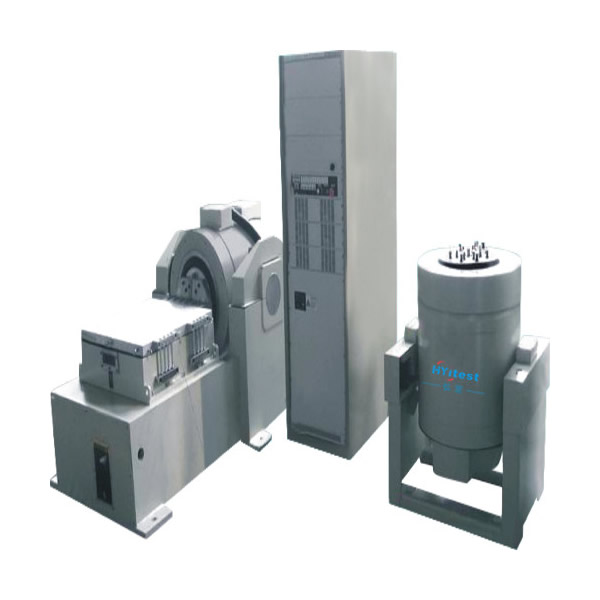

高頻精密振動試驗臺系統由電動振動臺、功率放大器、擴展臺面（選配）、振動控制器及加速度計等組成；能夠完成正弦、隨機、沖擊、混合試驗、道路譜模擬等多種振動試驗,可用于汽車、航天、衛星、電子設備檢測、產品包裝試驗、應力篩選等各個領域。
本標準是對GB/T13310-1991《電動振動臺技術條件》。
本標準非等效采用IEC6006826:1995《環境試驗第2部分:試驗方法試驗Fc:振動(正弦)》中對試驗設備的要求。
按本標準制造的電動振動臺同時滿足MILSTD810F《環境工程考慮和實驗室試驗》對振動試驗設備的要求。
GB/T 2423.12-1997 電工電子產品環境試驗第2部分:試驗方法試驗Fda:寬頻帶隨機振動--高再現性。
GB 2423.15-1981 電工電子產品基本環境試驗規程試驗Ga:恒定加速度試驗方法。
GB/T 2423.15-2008 電工電子產品環境試驗第2部分:試驗方法試驗Ga和導則:穩態加速度。
|
HY-03HT05振動臺參數
|
|
正弦激振力
|
300kgf
|
動圈直徑
|
∅150mm
|
|
頻率范圍
|
5-4000Hz
|
運動部件等效質量
|
3kg
|
|
******位移（p-p）
|
25.4mm
|
載荷連接點：12個
|
6個在∅60mm
6個在∅120mm
|
|
******速度
|
2m/s
|
臺面螺釘
|
M8
|
|
******加速度
|
981m/s2（10g）
|
漏磁
|
≤1mT
|
|
******負載
|
120kg
|
外形尺寸（L*W*H）
|
1250mm*840mm*737mm
|
|
隔振頻率
|
＜3Hz
|
臺體重量（無包裝）
|
約1010kg
|
|
工作臺面尺寸
|
500mm*500mm
|
冷卻方式
|
風冷
|
汽車、航天、衛星、電子設備檢測、產品包裝試驗、應力篩選等各
|
HY-H402A功放參數
|
HY-W03風機參數
|
|
******輸出功率
|
4kVA
|
風機功率
|
0.75kW
|
|
額定輸出電壓
|
120Vrms
|
風量
|
0.2m^3/s
|
|
信噪比
|
＞65dB
|
風壓
|
0.015kgf/cm^2
|
|
功放效率
|
＞93%
|
風管直徑
|
120mm
|
|
功放尺寸（L*W*H）
|
800mm*600mm*1455mm
|
風機尺寸(L*W*H）
|
550mm*470mm*1100mm
|
|
功放重量
（無包裝）
|
350kg
|
風機質量（無包裝）
|
48kg
|
